Échantillonneur SPT de forage Tuflok

Récupérateur de carottes SPT

Conception d'échantillonneur à tube divisé SPT pour effectuer le test de pénétration standard (SPT) selon BS 1377: Partie 9: 1990 et les normes ASTM.L'adaptateur de valve à bille supérieur, la paire de cuillères fendues et la chaussure SPT ouverte composent un échantillonneur à tube fendu complet.Un panier de retenue en acier est également disponible en option sur l'échantillonneur.L'adaptateur de vanne à bille empêche les échantillons d'être évacués de l'échantillonneur lorsqu'il est retiré du trou de forage.Un cône de nez à 60 degrés ou une longue tige solide avec une pointe à 60 degrés est disponible pour effectuer des tests SPT (c) dans le gravier et les matériaux meubles.La connexion à vis sur l'adaptateur supérieur dépend du type de tiges de forage utilisées pour entraîner l'échantillonneur.Les tiges les plus fréquemment utilisées sont 1-1/2" BS Whitworth, NWY Rod, BW ou AW.

L'échantillonneur à tube fendu standard mesure 2" (50,8 mm) OD x 1-3/8" (34,9 mm ) ID x 18" (457 mm) / 24" (610 mm) de long.Pour les conditions de conduite difficiles, la conception "Tuflok" à usage intensif est disponible.

Composants:
1. Adaptateur de robinet à tournant sphérique
2. Tige solide SPT
3. Cône de nez SPT
(2).Tubes fendus

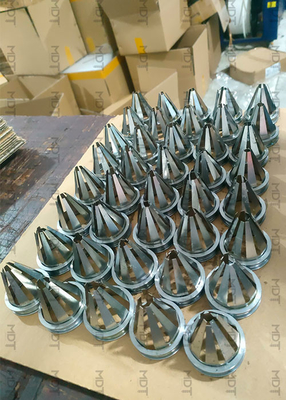

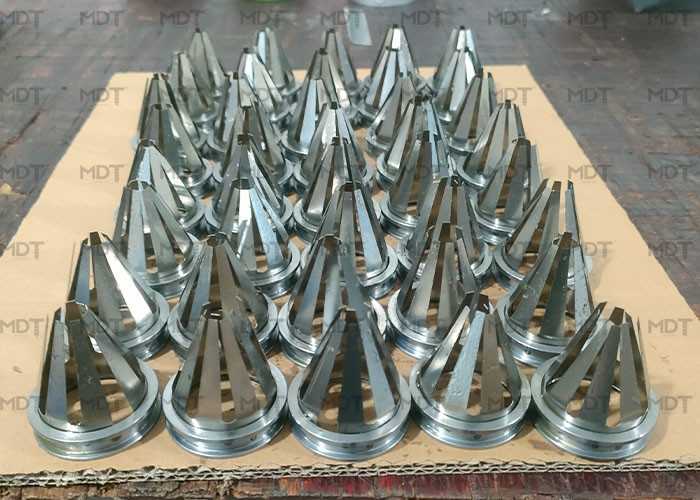

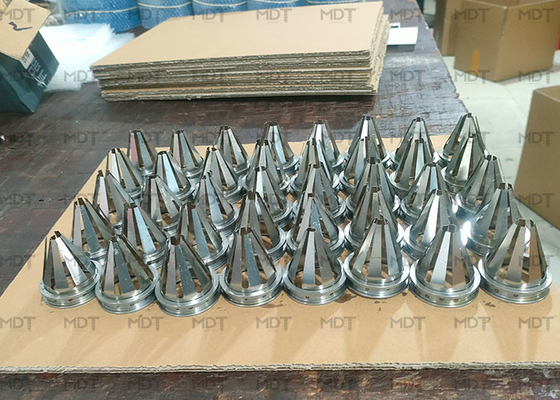

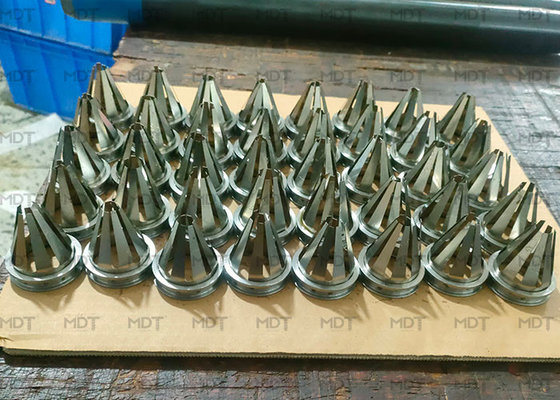

(3).Panier de retenue
(4).Chaussure SPT
