Détails sur le produit:
|
| Mettre en évidence: | Plate-forme de forage portative de 50m,plate-forme de forage portative de sac à dos,perceuse de montagne de 2200r/min |
||
|---|---|---|---|

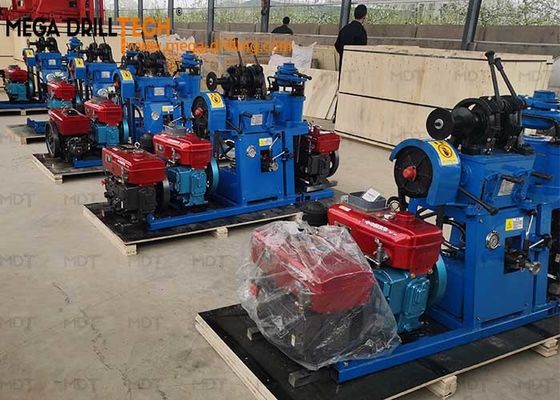

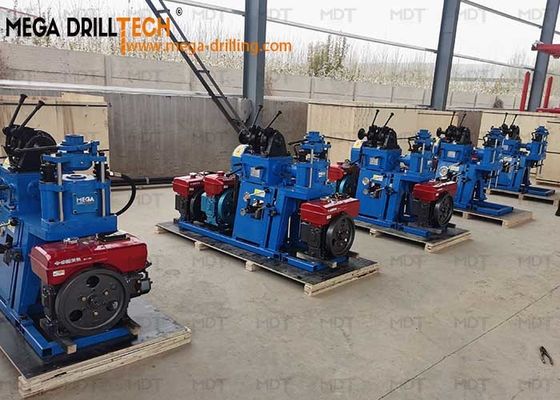

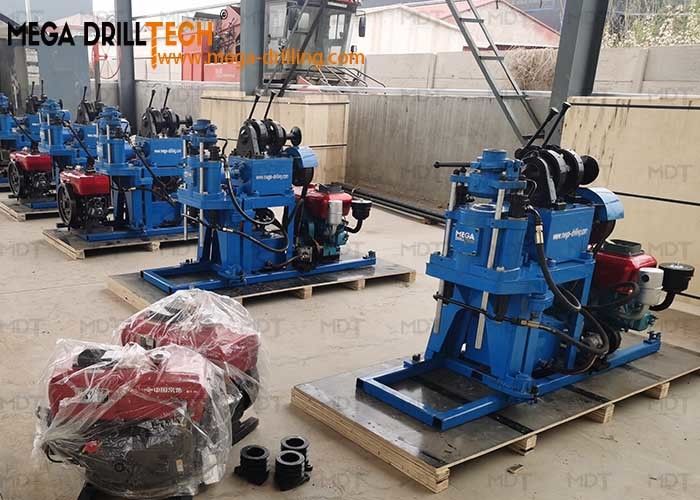

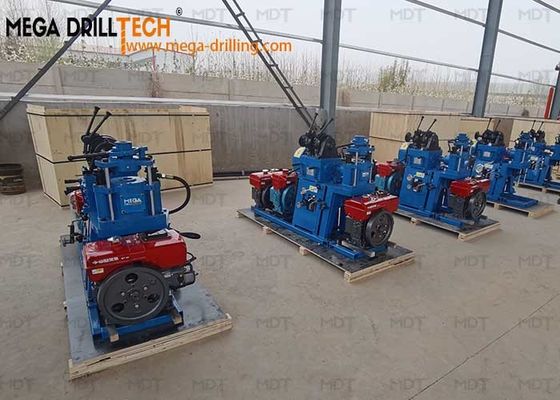

Plate-forme de forage portative de 30m-50m, petite foreuse portative, machine de drillinbg de montain, foreuse de sac à dos
L'engin de forage présente les caractéristiques suivantes :
1. Paramètres techniques raisonnables, degré de mécanisation plus élevé et force de travail inférieure;
2. Il adopte le mécanisme d'alimentation hydraulique, avec une opération pratique et une efficacité de forage plus élevée ;
3. La table rotative peut être retirée de la tête de puits avec le cadre avant, réalisant une large zone d'opération.Il peut être appliqué à diverses manières de forage;
4. Il se caractérise par une structure compacte, un volume plus petit et un poids léger.Il a une plus grande capacité de démontage, ce qui est pratique pour le retrait, l'assemblage ou la réparation.
5. Un mécanisme de transfert est équipé dans le carter de transmission, ce qui permet d'effectuer un nettoyage rapide des trous.
La foreuse MDT-30 présente les nouvelles fonctionnalités suivantes :
1. Le carter de transmission est équipé d'un embrayage à sec monté à l'extérieur, caractérisé par une structure compacte, un fonctionnement et un entretien pratiques.
2. La table rotative est équipée d'une paire d'engrenages coniques en spirale montés en bas, qui se caractérise par un fonctionnement stable, une lubrification suffisante et une durée de vie plus longue;il est directement relié au carter de transmission et la boîte de vitesses auxiliaire a été démontée (non installée), réalisant la structure du compacteur ;un cylindre à huile Φ40 est adopté, avec un poids plus léger;le mandrin est équipé d'une pince à bille et un dispositif de positionnement de la poignée est ajouté, rendant l'opération plus fiable et plus facile ;le poids de la table rotative assy.a diminué de près de moitié.
3. Un engrenage à grande vitesse (578 tr/min) est ajouté, qui s'applique au carottage avec un trépan diamanté Φ76 lorsqu'il s'agit de la roche dure.
4. Le support en porte-à-faux dans le dispositif d'engrenage planétaire du palan a été transformé en une structure à double support, augmentant la capacité de levage et la durée de vie.
5. La spécification.de l'acier profilé de la crémaillère de forage a été amélioré, ce qui augmente la rigidité et la résistance globales du cadre.
| SN | Articles | Paramètres | |
| 1 | Paramètres de base | Profondeur de perçage | 30 mètres |
| Diamètre d'alésage | 110 millimètres | ||
| Diamètre du tube de forage | 33,5 millimètres | ||
| Masse de la foreuse (y compris le système d'alimentation) | 290 kilogrammes | ||
| Dimensions (L×l×H) | 1510×600×1055 millimètres | ||
| 2 | table rotative | Vitesse de rotation | 136, 338, 578 tr/min |
| Max.couple | 350 N*m | ||
| Voyage d'alimentation | 400 millimètres | ||
| Force d'alimentation hydraulique | 8000N | ||
| Force de levage hydraulique | 10000N | ||
| 3 | Hisser | Capacité de levage | 4000N |
| Vitesse de fil du tambour (2ndcouche) | 0,46, 1,15, 1,97 m/s | ||
| Diamètre du tambour : | Φ90mm | ||
| Diamètre du câble métallique | Φ8mm | ||
| Capacité/longueur du câble métallique | 18m | ||
| 4 | La tour | Taper | Tube en acier sans soudure simple |
| Hauteur | 5.6m | ||
| 5 | Machine électrique | Modèle de moteur | 185N |
| Puissance nominale (12h) | 5.88kW | ||
| Max.Puissance (1h) | 6,62kW | ||
| Vitesse de rotation | 2200 tr/min | ||
| Poids net | 48kg | ||
